DC-DC 부스트 컨버터 스텝 업 전원 공급 장치 모듈, 조정 가능한 전압 충전기, 1500W, 30A1800W, 40A, 10-60V ~ 12-90V
상품 정보
여러분께 소개할 이 제품은 DC-DC 부스트 컨버터 스텝 업 전원 공급 장치 모듈으로, 여러분의 생활을 더욱 편리하고 풍요롭게 만들어 줄 것입니다. 아래에서 제품의 특징, 사용 방법, 그리고 왜 이 제품이 여러분에게 이상적인지에 대한 상세한 정보를 제공하겠습니다. 정성껏 준비한 상품 설명을 통해, 여러분이 필요로 하는 최적의 선택을 할 수 있도록 도와드릴 것입니다.
설명:
: 고품질 재료를 사용하여 품질이 보장됩니다
: 팬 블레이드 방열이 채택되어 방열 효과가 매우 우수하고 출력이 높습니다.
: 온도 제어 팬은 유압 베어링 팬을 채택하여 소음 및 열 방출에서 좋은 균형을 이루었습니다. 하중이 가벼우면 팬이 켜지지 않습니다. 부하 온도가 약 60 도에 도달하면 팬이 자동으로 회전합니다. 효과적으로 소음을 줄이고 서비스 수명을 연장할 수 있음
: 대형 페로 실리콘 알루미늄 마그네틱 링, 4 1.2 순수 구리 에나멜 와이어, 낮은 발열량 및 높은 효율을 사용
: 정전류 기능으로 자동차 배터리 부스트, 배터리 충전 등에 사용할 수 있습니다.
사양:
: 출력 전력: 1800W
: 입력 전압 범위: 10V-60V
: 출력 전압 범위: 12V-90V
: 입력 전류: 40A
: 출력 전류: 22A
: 변환 효율: 48V ~ 60V 8A (98.1%)
: 48V ~ 72V 8A (98.1%)
: 48V 84V 8A (97.6%)
: 충전 규정: 10% 50% 충전 (72V 출력)
: 온도 계수: 50% 하중
리플 및 노이즈: 20MHz 대역폭 (48V-72V 4A) 100mVp-p
: 스위칭 주파수: VIN = 48V VO = 72V 4A (110khz)
: 무부하 전류: VIN = 48V VO = 72V (18mA)
: 입력 역 보호: 예
: 저장 습도: 95%
: 작동 온도: -20 65 °C
: 보관 온도: -40 125 °C
: 작동 온도 상승: 48V ~ 60V 5A (45 °C)
: 과열 보호: 60 °C
: 배선 방법: 입력, 출력 (납땜없는, 터미널 블록).
: 냉각 방법: 강한 공기 냉각
패키지 내용물
: 1 * 부스트 컨버터
위의 패키지 내용만, 다른 제품은 포함되지 않습니다.
참고: 가벼운 촬영 및 다른 디스플레이로 인해 그림의 항목 색상이 실제와 약간 다를 수 있습니다. 측정 허용 오차는 +/- 1-3cm 입니다.
제품 특징
1. 우수한 열 방출, 더 많은 출력 전력 (전력이 최대 약 1800W 일 때 48V 입력 및 팬).
2. 온도 제어 팬, 유압 베어링 팬, 소음 및 열 방출에서 매우 좋은 균형을 얻습니다.
3. 100V 210A TO-247 대형 패키지 전원 튜브, 큰 전력 마진, 좋은 동적 응답.
4. 두 배 큰 크기 ferrosilicon 알루미늄 자기 반지, 4 개의 1.2 순수 구리 에나멜 와이어 및 예비, 낮은 열, 높은 효율을 사용 합니다.
5. 정전류 기능으로 배터리 자동차 부스팅, 배터리 충전 등에 사용할 수 있으며 저전압 보호 조절 가능, 모든 종류의 배터리를 효과적으로 보호 할 수 있으며 태양 전지에도 사용할 수 있습니다.
제품 소개
1. 날개 식 냉각으로 냉각 효과가 매우 좋으며 출력 전력이 더 큽니다 (전력이 최대 1800W 정도 일 수있는 경우 48V 입력 플러스 팬).

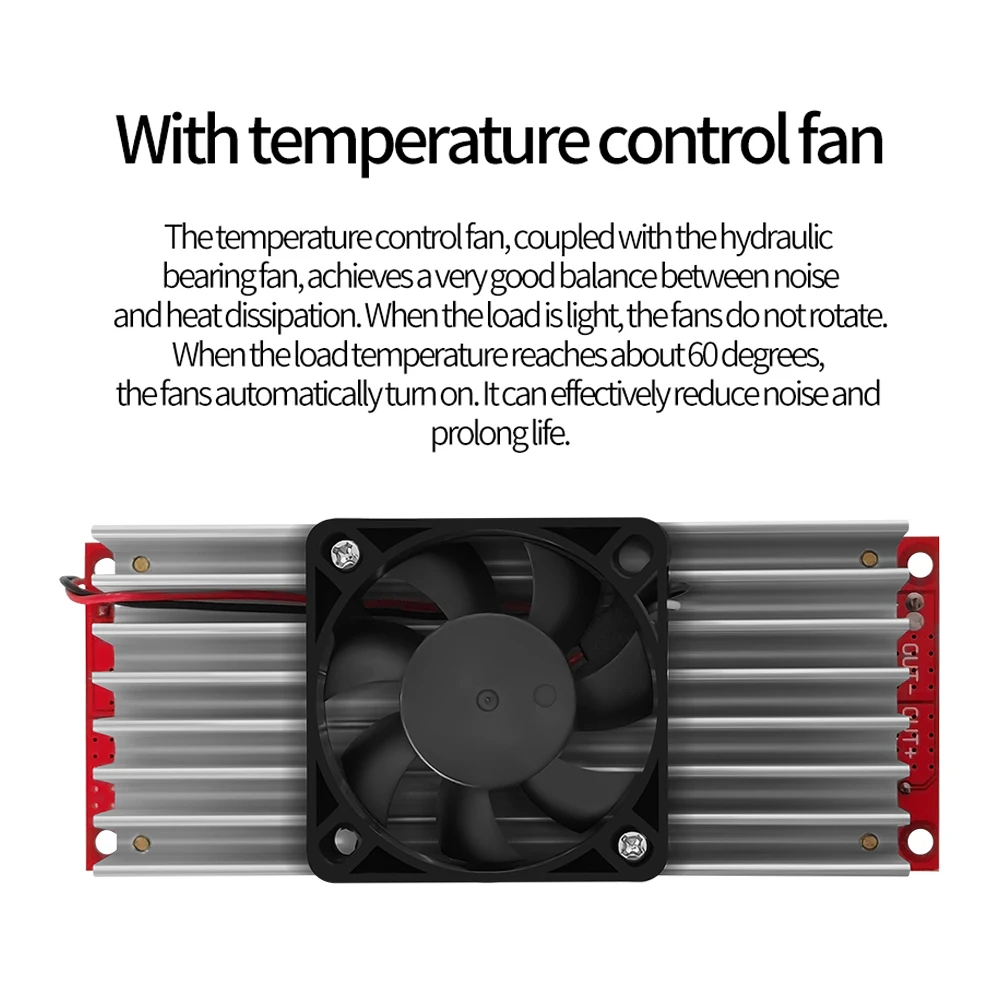

2. 유압 베어링 팬이있는 온도 제어 팬은 소음과 열 방출에서 매우 좋은 균형을 이룹니다. 부하가 가벼우면 팬이 회전하지 않고 부하 온도가 약 60 도에 도달하면 팬이 자동으로 켜집니다. 효과적으로 소음을 줄이고 수명을 연장 할 수 있습니다.
3. 주전원 튜브 절연 보드는 고급 산화 알루미늄을 채택하며 열전도도는 일반 절연 패드의 10 배입니다.
4. 100V 210A TO-247 대형 패키지 전원 튜브, 큰 전력 마진, 좋은 동적 응답.
5. 4 개의 1.2 구리 에나멜 와이어 및 예비, 낮은 열, 높은 효율을 사용하여 두 번 대형 페로 실리콘 알루미늄 자기 링.
6. 멀티 턴 전위차계, 높은 조정 정밀도, 작은 드리프트.
7. 구리선 출력 전류 샘플링, 정전류 안정화 온도 드리프트가 작습니다.
8. 저전압 보호는 조정 가능하며 모든 종류의 배터리를 효과적으로 보호 할 수 있으며 태양 전지에도 사용할 수 있습니다.
9. 정전류 기능으로 배터리 자동차 부스팅, 배터리 충전 등에 사용할 수 있습니다.
10. 3 개의 20A 퓨즈를 병렬로 입력하면 우발적 인 단락의 위험이있을 때 출력을 보호 할 수 있습니다.
11. 세 가지 표시등: 저전압, 과전류, 전원 표시, 작동 상태를 한눈에 볼 수 있습니다.
12. 입력 및 출력은 고주파 커패시터, 낮은 출력 리플, 작은 열, 긴 수명을 사용합니다.
13. 새로운 MLCC 세라믹 커패시터의 입력 및 출력, 출력 리플은 상당히 감소, 48V 에서 72V 4A 약 100 mV 정도입니다.
제품 매개변수
모듈 이름: 1500W 부스트 정전류 모듈
모듈 특성: 분리되지 않은 부스트 모듈 (BOOST)
입력 전압: DC10-60V
일정한 전류 범위: 0.8-20A(+/-0.3A)
입력 전류: 10-30V 입력 전압, 최대.
10-30V 입력 전압, 최대 전류 30A
31-60V 입력 전압, 최대 전류 25A
정적 작동 전류: 15mA (12V ~ 20V, 출력 전압이 높을수록 정적 전류가 증가 함)
출력 전압: 12-90V 지속적으로 조정 가능 (참고: 19V 정도의 출력 전압에 대한 기본 출하, 전류는 약 30, 10.5V 정도의 저전압 보호, 다른 전압의 값을 조정해야하는 경우 지정하십시오. 다른 전압 값으로 조정해야 할 경우 지정하십시오. 멀티 미터가있는 경우 구매자는 스스로 조정할 수 있습니다)
출력 전류: 20A MAX 15A 이상, 열 발산을 강화하십시오 (입력 및 출력 압력 차이가 클수록 출력 전류가 작음)
입력 반전: 예 (150A 전원 MOS 반전)
낮은 배터리 보호: 예 (8-50V 조절 가능) 자체 복구 유형
작동 온도: -40 ~ + 85 도 (높은 주변 온도, 방열을 강화하십시오)
작동 주파수: 150KHz
설치: 3mm 구리 기둥 4 개
입력 과전류 보호: 예 (35A 이상의 입력, 자동 보호, 전원 공급 장치가 증폭되지 않음)
단락 보호: 예 (입력 30A 퓨즈) 이중 단락 회로 보호, 사용하기에 안전
입력 역방향 연결 보호: 예 (15OA 전원 MOS 튜브 역방향. 오랜 시간 역 연결이 될 수 있음)
배선: 단자 (고전류 순동선을 이용해 주세요)
모듈 크기: 130x52x84 (mm)
출력 전력: = 입력 전압 * 30A.
예: 입력 12V * 30A = 360W, 즉: 12V 를 입력 할 때의 최대 전력은 360 w입니다.
